產品概述：

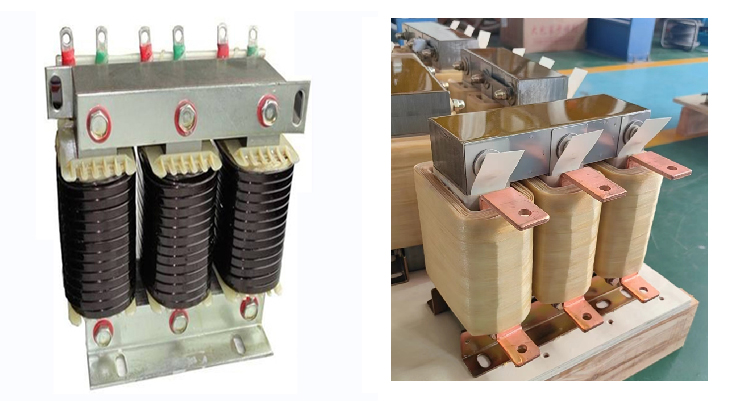

FED-GS調諧電抗器是專門為應對大量變流器應用環境而設計，采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的毎個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，在運行中大大減小了噪音和振動。電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒?。箔繞線圈有良好的絕緣性能，整體機械強度高，防潮性能好。線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
型號說明：
使用條件：
■最高海拔: 2000 米
■環境溫度:25℃-+45℃。
■相對濕度:不超過 90%
■ 安裝環境清潔，無導電粉塵
■ 產品特點
■ 專為諧波污染嚴重場合設計
■ 純銅繞組，損耗低
■ H級絕緣等級
■ 過流能力強，可靠性高
■ 具有過溫保護功能
產品功能：
■ 與濾波電容串聯組成濾波補償回路
■ 保護電容器防止諧波放大
■ 吸收部分諧波起到濾波作用
■ 7%電抗率電抗器可以有效抑制5次及以上諧波
■ 14%電抗率電抗器可以有效抑制3次及以上諧波
電氣性能：
■ 額定電壓:200-1000V
■ 額定容量:10-100kvar
■ 電抗率：P7、P14其他可定制
■ 電感誤差:3%
■ 過電流能力:1.35n(長期運行)
■ 絕緣水平:3Kmin
■ 溫升限值：鐵心溫升≤85K
■ 噪音：不大于45dB
■ 耐熱等級：HF級
■ 絕緣等級：H級
